Dosificadora volumetrica Tavolo de 10-250 cc para conexión directa a cocedor o a tolva

INOXIDABLE MODELO TAVOLO

Los dosificadores llenadores volumétricos neumáticos de acero inoxidable de mesa están diseñados y fabricados con la más alta calidad disponible en el mercado.

Nuestros dosificadores son fiables y precisos en el llenado de los envases y son personalizables. Gracias al sistema modular es posible personalizar la máquina con válvulas, boquillas, dispensadores y tolvas a elección del cliente o según las necesidades de producción.

Fabricados con materiales aptos para el contacto con productos alimenticios.

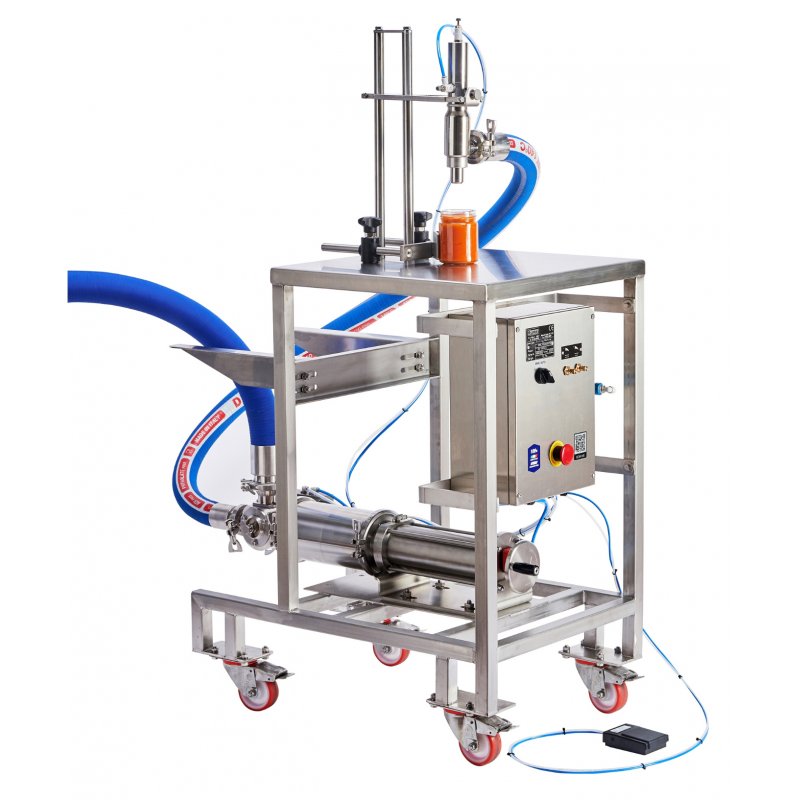

El dosificador llenador Tavolo tiene una estructura de carro, con ruedas equipadas con frenos, sobre las que se fija la unidad de dosificación con mesa para una cómoda utilización por parte del operador.

Nuestras máquinas son adecuadas para el llenado de productos densos, cremosos y líquidos en diversos sectores:

Alimentación:

Mermeladas y confituras, zumos, extractos de frutas, patés, salsas, yogures, condimentos, dulce de leche, mayonesa, ketchup, leche, quesos para untar, panna cotta, cremas, licores, miel, aceite, etc.

Cosmético:

Espuma de baño, champú, cremas, geles, esmaltes de uñas, rímel, acondicionadores, aceites, esencias, base de maquillaje líquida, etc.

Químico:

Pinturas, barnices, masillas, detergentes, pesticidas, etc.

CARACTERISTICAS DE GAMA TAVOLO

Mesa con ruedas

Estructura totalmente en acero inoxidable, sobre ruedas giratorias con freno.

Las dimensiones de la mesa son de 1000x700X880 mm, pero opcionalmente se pueden fabricar medidas mayores si el usuario necesita una mayor superficie de trabajo.

La base está diseñada para la fijación del dosificador y de la tolva.

En la parte frontal está instalado un sistema de ajuste de altura tanto para la válvula dosificadora como para la placa de apoyo de los envases. La unidad de ajuste permite adaptar la mesa de trabajo al formato utilizado.

Panel de control neumático de acero inoxidable equipado con todos los controles para el funcionamiento de la unidad de dosificación.

Filtro reductor lubricador incluido.

El ciclo de dosificación se inicia con el pedal suministrado.

Ciclo de lavado: el sistema neumático incluye un selector que activa la lógica de repetición de las operaciones de dosificación. En este modo, la máquina funciona automáticamente sin necesidad de accionar el pedal. Esta solución es especialmente adecuada para el lavado de la máquina.

La máquina funciona con aire comprimido a 6 bar (compresor no incluido).

Dosificador volumétrico

Dosificador volumétrico fabricado íntegramente en acero inoxidable AISI 316.

Disponible con diferentes capacidades de carga a escoger dependiendo del modelo entre 3-18/3-38/5-48/5-100/10-250/15-385/40-700/100-1500/150-2200/500-5600 cc (dependiendo del tipo de producto a dosificar la precisión en la parte baja de la carga se puede ver afectada, consultar con nuestros técnicos).

Ajuste del volumen de dosificación mediante volante con indicador numérico de referencia.

Juntas adecuadas para el contacto con el producto tratado.

El dispensador está ensamblado con conexiones Tri-Clamp para facilitar el desmontaje y la limpieza de todas las partes en contacto con el producto.

Válvula cónica rotativa

Válvula rotativa neumática cónica estándar completamente de acero inoxidable.

Obturador cónico fabricado en material plástico atóxico apta para el contacto con el producto tratado a temperaturas de hasta 50°C (opcionalmente obturador cónico en PEEK para temperaturas de 85ºC)

Construido con conexiones Tri-clamp para facilitar el desmontaje y la desinfección perfecta de todas las partes en contacto con el producto.

Pasajes internos aptos para el paso de productos densos con piezas de tamaño medio.

TUBO DE CONEXIÓN ENTRE VALVULAS

Tubo reforzado con racores con abrazadera, engarzado, con una longitud de aprox. 1.500 mm.

Necesario para la conexión entre la unidad de dosificación y la válvula de dosificación secundaria.

Válvula de flujo total

Válvula de on/off de 2 vías fabricada totalmente en acero inoxidable.

Juntas atóxicas aptas para el contacto con el producto tratado.

El movimiento de la válvula se realiza mediante un pistón neumático de acero inoxidable. Los cuerpos de la válvula están conectados con una conexión de bayoneta que facilita el mantenimiento y la limpieza de las partes en contacto con el producto.

Kit antigoteo completo con aguja y boquilla de acero inoxidable disponible en diferentes tamaños estándar.

OPCIONALES:

• Válvula cónica Peek para temperaturas de hasta 85º
• Válvula antigoteo
• Tolva cónica de diferentes capacidades
• Válvula antiespuma
• Bocas de salida de diferentes dimensiones
• Temporizador neumático para palos y picos programados

CARACTERISTICAS TECNICAS

• Dimensiones de mesa: 1000x700X880 mm (opcionalmente se pueden fabricar medidas mayores).
• Dimensión total:1000x700x1330 mm.
• Volumen de aire necesario: 60 L/h (compresor no incluido).
• Capacidad de dosificado: DE 5 a 250 cc (dependiendo del producto se puede ver afectada la precisión hasta los 40cc)
